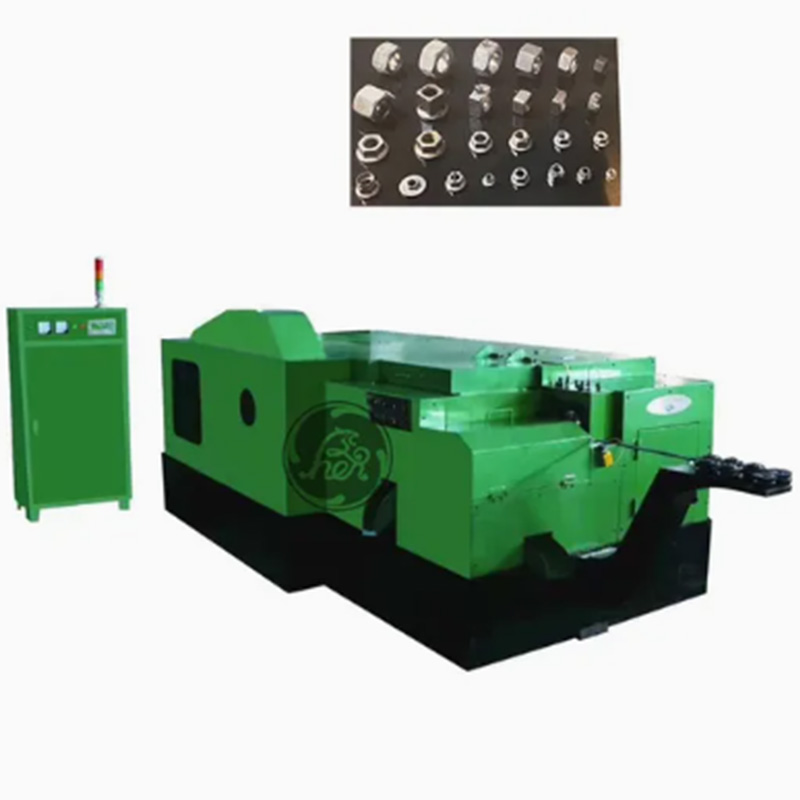

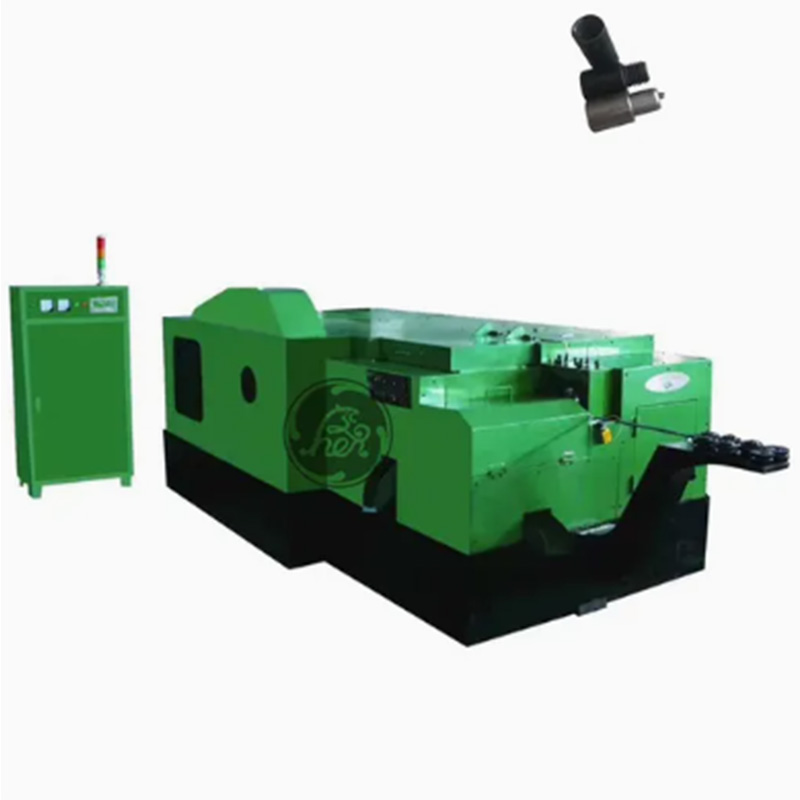

24B 6 Station Mutteri Entinen kone

Omassa tehtaassamme valmistettu Ronen®24B 6 Station Nut Former Machine viimeistelee mutteriaihion muotoilun kuudessa vaiheessa: lankaleikkaus, suulakepuristus, kuusikulmainen muotoilu, lävistys, reunan leikkaus ja lopullinen mitoitus. Aseta mutterin koko, ja tämä tehdasvalmisteinen kone voi toimia automaattisesti, mikä säästää aikaa.

Lähetä kysely

Tuotteen Kuvaus

TheRonen®24B 6 Station Nut Former Machine muodostaa erityisesti mutteriaihiot kuuden peräkkäisen kylmäpuristusaseman kautta. Ensin teräslanka leikataan osiin, jonka jälkeen se muotoillaan kuudella eri asemalla. Jokainen työasema muotoilee mutterit edelleen.

Tuotetiedot

Mutterinmuodostuskoneen myyntivaltti on, että "sen prosessointivalikoima on pienempi kuin pienempien mallien". Kylmäpään muovaus ei tuota lähes lainkaan jätettä. Yksittäinen lanka voidaan hyödyntää yli 95 % kapasiteetistaan, mikä säästää huomattavasti materiaalikustannuksia verrattuna leikkauskoneen käyttämiseen aihion leikkaamiseen. Myös teknisten tietojen muuttaminen on nopeaa. Säätämällä muottien asentoa jokaisessa työpisteessä ja leikkauspituutta, tuotanto voidaan aloittaa tunnin sisällä ilman, että virheenkorjausta tarvitsee odottaa puoli päivää.

24B 6 Station Nut Former Machinen asentaminen tarkoittaa, että kuusi työkalusarjaa on asennettava. Jokaiselle työasemalle on varustettava vastaava lävistin ja muotti sen tietyn mutterin koon mukaan, jonka haluat valmistaa. Kun kaikki on valmis, kone voi käyttää mutterimallia pitkään.

Mutterinmuodostuskonetta käytettäessä käyttäjä on pääosin vastuussa koko prosessin tarkkailusta. Varmista, että langansyöttölaite ei lopu, ja tarkista, täyttävätkö osa valmiista muttereista kokovaatimukset. Kone itse suorittaa varsinaisen muovaustyön.

Tuotteen ominaisuudet

24B 6 Station Nut Former Machinen ominaisuus on sen kestävyys ja helppohoitoisuus. Runko on valmistettu paksusta valuraudasta. Kuuden aseman voimansiirtokomponentit ovat kaikki yleisiä, ja jos ne rikkoutuvat, voit ostaa varaosat mistä tahansa rautakaupasta. Työpisteen muotinkiinnityslohko on irronnut. Kiristä se vain jakoavaimella kahdesti.

Tuotteen parametrit

Erittely	Yksikkö	11B	14B	17B	19B	24B	27B	30B	33B	36B	41B
Takomisen asema	Ei.	6S/7S	6S/7S	6S/7S	6S/7S	6S/7S	6S/7S	6S/7S	6S/7S	6S/7S	6S/7S
Suurin leikkausläpimitta	mm	11	15	17	19	24	28	30	33	36	41
Kick-out pituus	mm	20/30/40	20/30/40	25/40/60	25/30/40/60/80	30/60/80	30/40/60/80	30/40/60/80	40/60/80/100	50/60/80/100	50/60/80/100
Dies Pitch	mm	50	60	70	80	100	110	120	140	150	165
Takousvoimaa	Ton	60	90	110	135	230	260	300	360	420	650
Tuotantokoko		M3-M6	M6-M10	M8-M12	M8-M14	M10-M18	M12-M18	M14-M20	M16-M22	M18-M24	M20-M27
Lähtö	min/kpl	250	180	150	140	70	60	60	90	80	70
Päämoottori	Hp	15	20	30	50	75	100	125	150	250	350
Voitelu moottori	Hp	1.5	1.5	1.5	1,5+3	1,5+3	1,5+3	1,5+3	1,5+3	1,5+3	1,5+3
Voiteluaine	L	700	1000	1100	1200	1700	2300	2000	2400	2400	2400
Noin Paino	Ton	4.5	8	11	14	25	38	42	45	70	73
