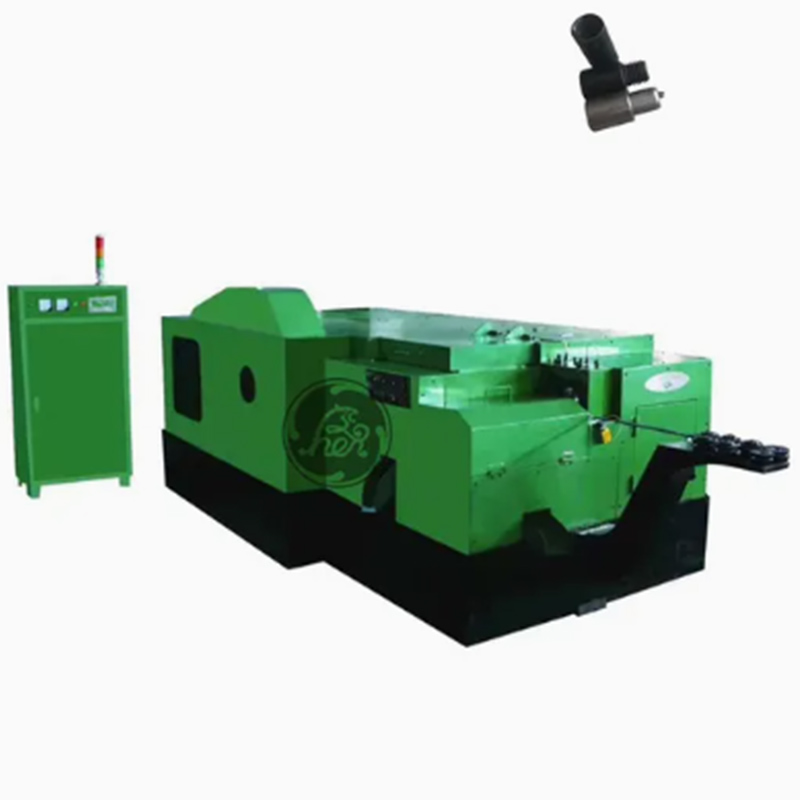

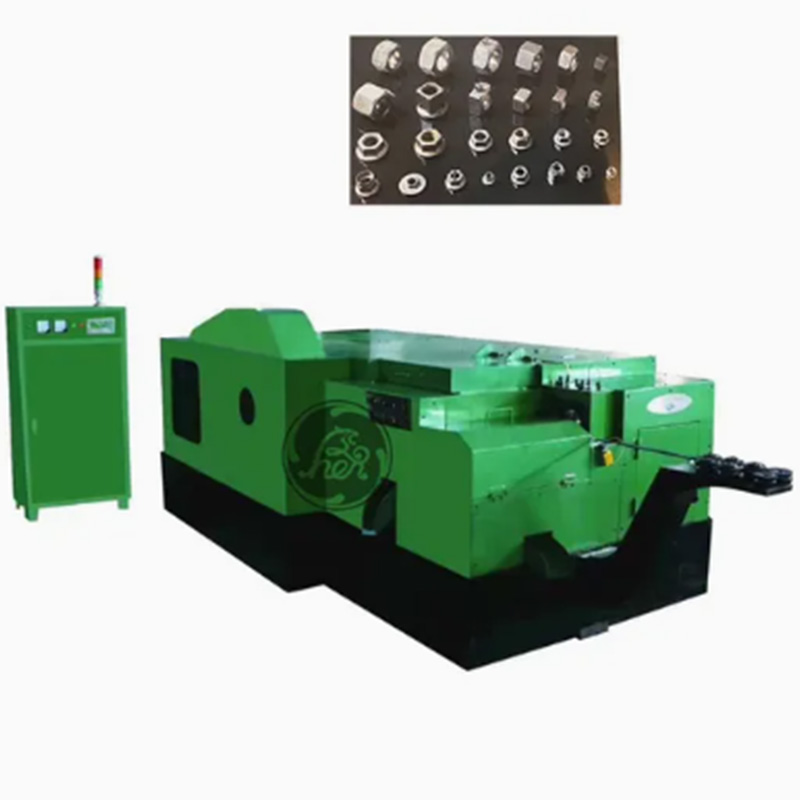

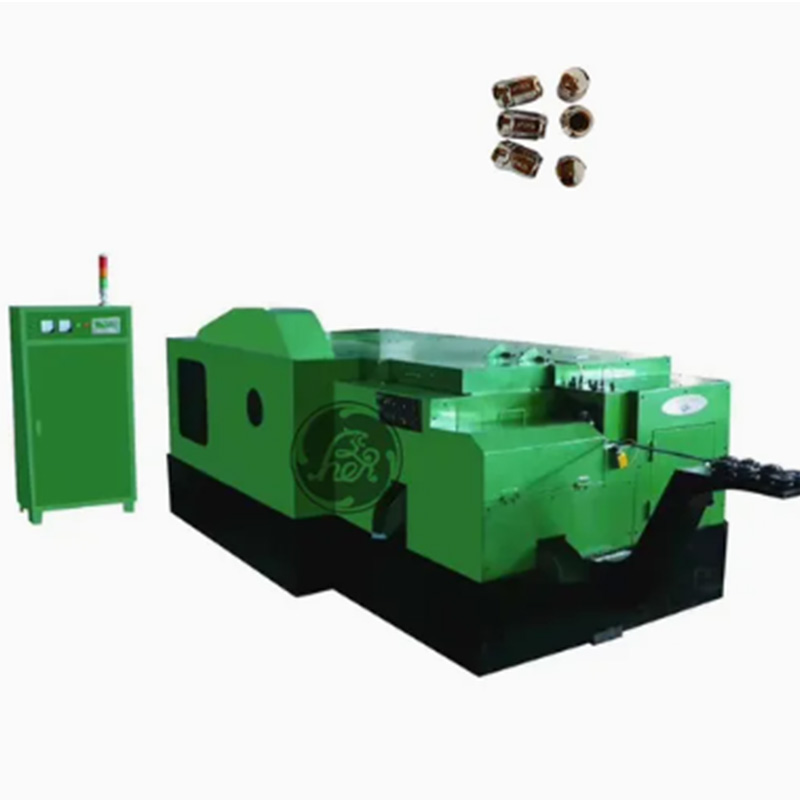

6 Station Mutterin entinen valmistuskone

Ronen®6 Station Nut Former -valmistuskone muotoilee aihioita kuudessa vaiheessa: lankaleikkaus, irrotus, alkumuovaus, kuusikulmainen muotoilu, viimeistely, lopullinen kiillotus. Ei tarvitse siirtää aihioita muottien välillä; operaattorit eivät valvo jatkuvasti – ihanteellinen toimittajalle.

Lähetä kysely

Tuotteen Kuvaus

6 Station Nut Former Making Machine käyttää kuutta peräkkäistä kylmäpuristusasemaa metallilangan asteittaiseen muuttamiseksi mutteriaihioksi. Jokaisen työpisteen muotit ovat itsenäisiä. Jos yksi muotti vaurioituu, vaihda se koko sarjan sijaan. Tämä voi säästää paljon rahaa muoteissa.

Tuotetiedot

Nut Former Making Machine valmistaa pähkinöitä kuudessa vaiheessa. Ensin leikataan teräslanka, jonka jälkeen se lähetetään jokaiselle työasemalle. Eri työkalut muotoilevat aihion, muotoilevat siitä kuusikulmio, lyövät reikiä ja kierteet ja muuttavat lopuksi yksinkertaisen lohkomaisen osan valmiiksi mutteriksi. Manuaalista puuttumista ei tarvita.

6 Station Nut Former -valmistuskone käyttää kylmätaontaprosessia, jonka avulla metallia voidaan muotoilla ilman lämmitystä. Tämä prosessi tekee pähkinöistä tukevampia ja vähentää energiankulutusta. Koska se muodostaa mutterit korvaamalla metallin sen sijaan, että se leikkaa sitä, syntyvän jätteen määrä on myös hyvin pieni.

Pähkinänmuodostuskoneen huoltoon kuuluu yleensä rei'itys ja muotti. Nämä osat kuluvat korkean paineen vuoksi metallin muovauksen aikana, ja ne on vaihdettava säännöllisesti. Vakaiden ja laadukkaiden pähkinöiden tuottamiseksi on välttämätöntä pitää muotti hyvässä kunnossa.

Tuoteparametrit

Erittely	Yksikkö	11B	14B	17B	19B	24B	27B	30B	33B	36B	41B
Takomisen asema	Ei.	6S/7S	6S/7S	6S/7S	6S/7S	6S/7S	6S/7S	6S/7S	6S/7S	6S/7S	6S/7S
Suurin leikkausläpimitta	mm	11	15	17	19	24	27	30	33	36	41
Kick-out pituus	mm	20/30/40	20/30/40	25/40/60	25/30/40/60/80	30/60/80	30/40/60/80	30/40/60/80	40/60/80/100	50/60/80/100	50/60/80/100
Dies Pitch	mm	50	60	70	80	100	110	120	140	150	160
Takousvoimaa	Ton	60	90	110	135	230	260	300	360	420	650
Tuotantokoko		M3-M6	M6-M10	M8-M12	M8-M14	M10-M18	M12-M18	M14-M20	M16-M22	M18-M24	M20-M27
Lähtö	min/kpl	250	180	150	140	70	60	60	90	80	70
Päämoottori	Hp	15	20	30	50	75	100	125	150	250	350
Voitelu moottori	Hp	1.5	1.5	1.5	1,5+3	1,5+3	1,5+3	1,5+3	1,5+3	1,5+3	1,5+3
Voiteluaine	L	700	1000	1100	1200	1700	2300	2000	2400	2400	2400
Noin Paino	Ton	4.5	8	11	14	25	38	42	45	70	73

Tuotteen myyntipisteet

6 Station Nut Former Making Machinen myyntivaltti on "moniasemainen viimeistely", jonka avulla se pystyy valmistamaan hieman monimutkaisempia pähkinöitä ilman lisäprosesseja. Esimerkiksi pähkinät pienillä askelilla ja mutterit, joissa on liukastumista estävät kuviot reunoissa. Kuusikulmamutterin vastakkaisten sivujen pituutta voidaan säätää 0,06 mm:n virheen sisällä, eikä se juutu pulttia kiristäessä.

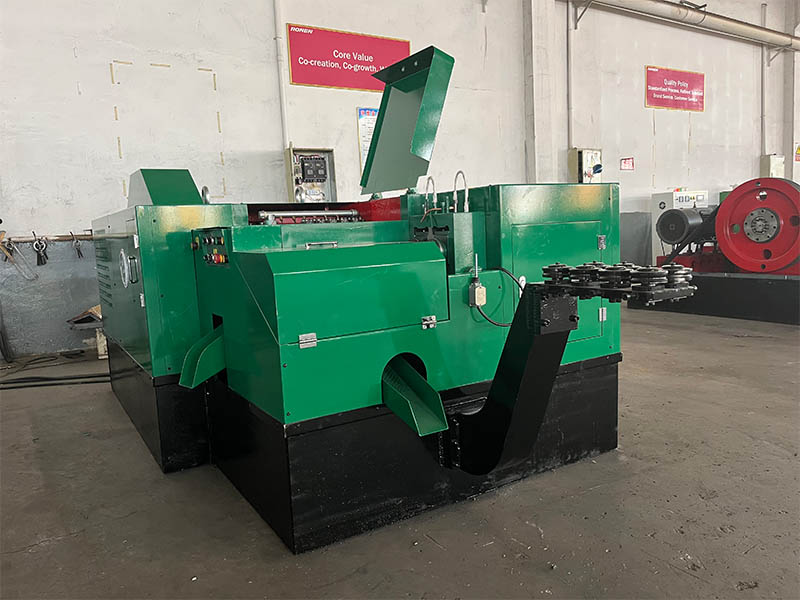

6 Station Nut Former Making Machine
