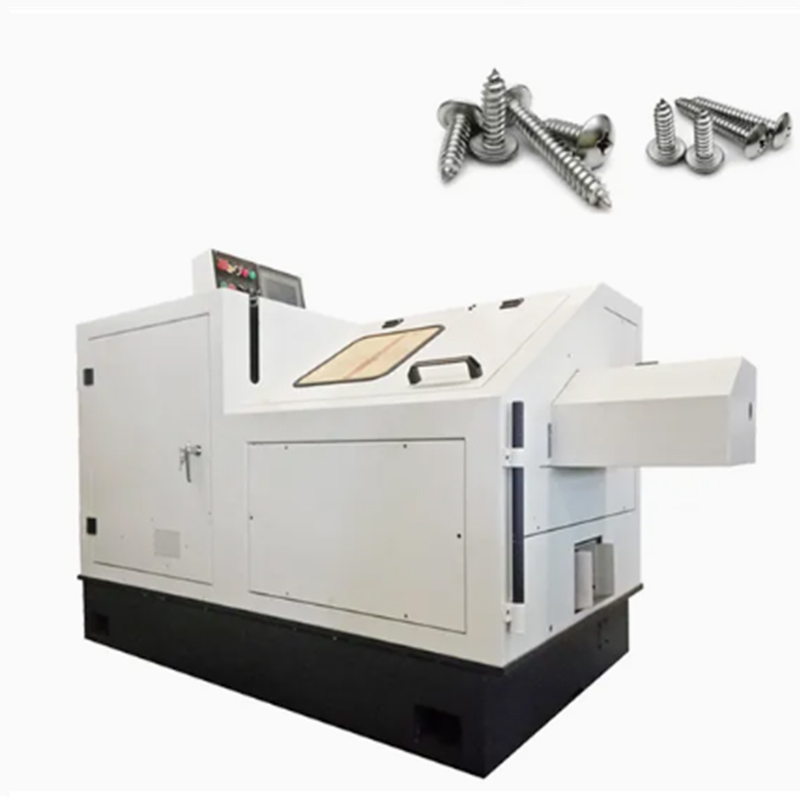

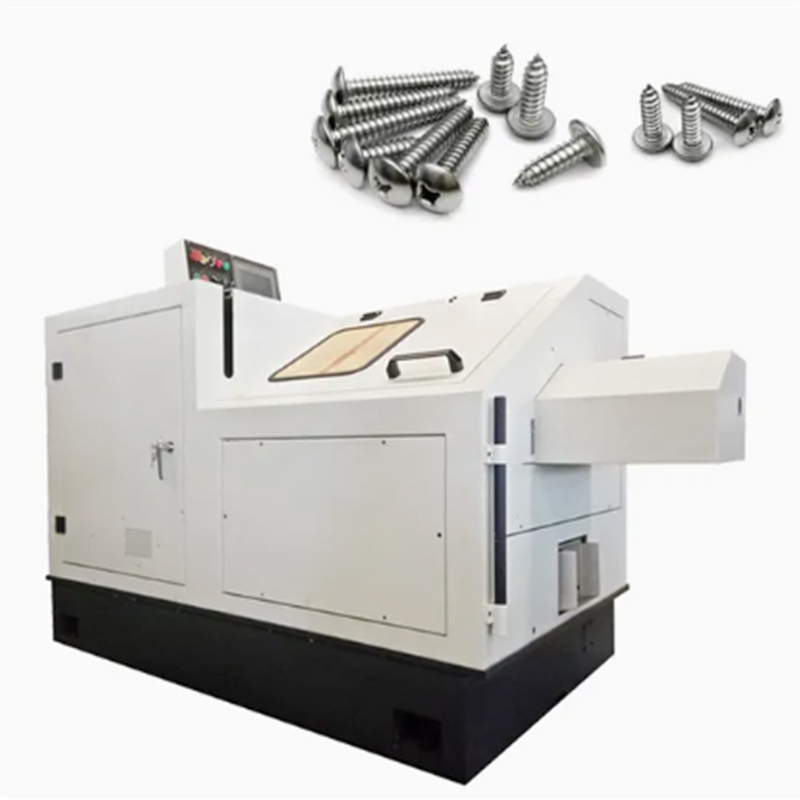

Ronen® -tehtaan tuottama automaattinen puuruuvin valmistuskone voi toimia automaattisesti sen asettamisen jälkeen. Ainoa mitä sinun täytyy tehdä, on asettaa metallilangan, aseta ruuvin koon ja se käsittelee loput työstä - pään muotoilusta, leikkaamalla kierteitä - ilman, että tarvitaan usein tarkistuksia.
Automaattinen puuruuvin valmistuskone on suunniteltu erityisesti puuruuvien tuotantoon. Aseta lanka koneeseen, leikkaa se vaadittavaan pituuteen, paina sitten ruuvipää, muotoile sitten puun kanssa sopiva paksu kierre ja luo lopulta terävä kärki.
Eritelmä |
X15-30 g |
X15-37G |
X15-50G |
X15-63G |
X15-76G |
X15-100G |
232G-51 |
X0650 |
X0685 |
X06127 |
x0860 |
X08100 |
Päämoottori |
3KW (4 hevosvoimaa) |
3KW (4 hevosvoimaa) |
3KW (4 hevosvoimaa) |
3KW (4 hevosvoimaa) |
3KW (4 hevosvoimaa) |
3KW (4 hevosvoimaa) |
5,5 kW | 4KW | 4KW |
5,5 kW |
7,5 kW | 7,5 kW |
Halkaisija |
2,3-5 mm |
2,3-5 mm |
2,3-5 mm |
2,3-5 mm |
2,3-5 mm |
2,3-5 mm |
2,3-5 mm |
Enintään 6 mm |
Enintään 6 mm |
Enintään 6 mm |
Enintään 8 mm |
Enintään 8 mm |
Pituus |
6 ~ 30 mm |
6 ~ 37 mm |
6 ~ 50 mm |
6 ~ 63 mm |
6 ~ 76 mm |
75-100 mm | Enintään 15 mm |
Enimmäismääräinen |
Enintään 85 miljoonaa |
Max.L27m |
Enintään 60 mm |
Enintään 100 mm |
Tärkein |
∅34.5-50 mm |
∅34.5-55 mm |
∅34.5-67mm |
∅34.5-80mm |
∅34,5-100 mm |
∅34,5-115 mm |
|
∅45-108mm |
∅45-108mm |
∅45-150mm |
∅60-128 mm |
∅60-128 mm |
Ensimmäinen rei'itys |
∅31*73mm |
∅31*73mm |
∅31*73mm |
∅31*73mm |
∅31*73mm |
∅31*73mm |
|
∅36*94mm |
|
∅36*94mm |
∅38*107mm |
∅38*107mm |
2. rei'itys |
∅31*73mm |
∅31*73mm |
∅31*73mm |
∅31*73mm |
∅31*73mm |
∅31*73mm |
|
∅36*60mm |
|
|
∅38*107mm |
|
Leikkauskuoli |
∅19*35 mm |
∅19*35 mm |
∅19*35 mm |
∅19*35 mm |
∅19*35 mm |
∅19*35 mm |
|
|
|
|
|
|
Leikkuri |
10*32*63mm |
10*32*63mm |
10*32*63mm |
10*32*63mm |
10*32*63mm |
10*32*63mm |
|
10*25 mm | 10*25 mm |
10*25 mm |
12*28 mm |
12*28 mm |
Nopeus |
260-300 kpl/min. |
190–215kpl/min. |
180-195kpl/min. |
130-150 pc/min. |
123-135kpl/min. |
85-100 kpl/min. |
Enintään 800 pcsimin.Sudable |
130 pc/min. |
80kpl/min. |
70pc/min. |
60-100 kpl/min. |
60-80pcs/min. |
Paino |
2300 kg |
2300 kg |
2300 kg |
2300 kg |
2300 kg |
2300 kg |
4200 kg | 2200 kg | 2200 kg | 2500 kg | 4000 kg | 4200 kg |
Automaattinen puuruuvin valmistuskone on tuotantolinja, joka on suunniteltu pyöreiden puuruuvien jatkuvaan valmistukseen. Se täydentää seuraavat vaiheet automaattisesti: Langan syöttö, suoristaminen, tyhjän leikkaaminen, ruuvipään muodostaminen, erikoistuneen karkean säikeen vierittäminen puulle ja luomalla terävän kartiomaisen kärjen. Lopullinen lähtö on täydellinen puuruuvi, joka on yleensä tuotettu suurella nopeudella.
Kone rullaa langan ensin siihen. Kiertoava kone syöttää sitten johdin suoristuslaitteeseen käänteiden poistamiseksi. Seuraavaksi tarkkuusleikkauskone leikkaa suoristetun langan tarkalle pituudelle, jota tarvitaan tietylle ruuvikokolle, mikä luo tyhjät. Johdonmukainen tyhjä pituus on ratkaisevan tärkeä ruuvipään oikein muotoilemiseksi ja sen varmistamiselle, että kierteellä on sopiva tarttuva pituus.
Yksi automaattisen puuruuvin valmistuskoneen avainvaiheista on lankavalssaus. Toisin kuin mekaaniset ruuvit, puuruuvit vaativat karkean ja syvän kierteen, ja kierreprofiilin on oltava terävää, jotta puuhun puretaan tehokkaasti. Tällä erityisellä karkealla kierteellä oleva valssaus painetaan ruuvirunkoon korkean paineen alla. Muotin painaa metalli muodostaaksesi lanka, jolloin luomalla vahva lankajuuri ja terävä lanka kärki, optimoimalla puun tarttuvuus.
Automaattisella puuruuvin valmistuslaitteella on merkittäviä ominaisuuksia. Se on erityisesti suunniteltu puuruuveille, leveällä nousulla ja syvissä hampaissa, mikä tekee siitä erityisen sopivan tarttuvan puun turvalliseen. Tämä on jotain, jota tavalliset ruuvikoneet eivät voi saavuttaa. Leikkausreuna on hienosti jalostettu, jolloin se pääsee helposti puun tunkeutumiseen ennakkoratkaisematta ja aiheuttamatta puun halkeilua. Koneen syöttöjärjestelmä on erittäin stabiili eikä takertu, ja se pystyy käsittelemään, vaikka lanka olisi hieman taipunut.
