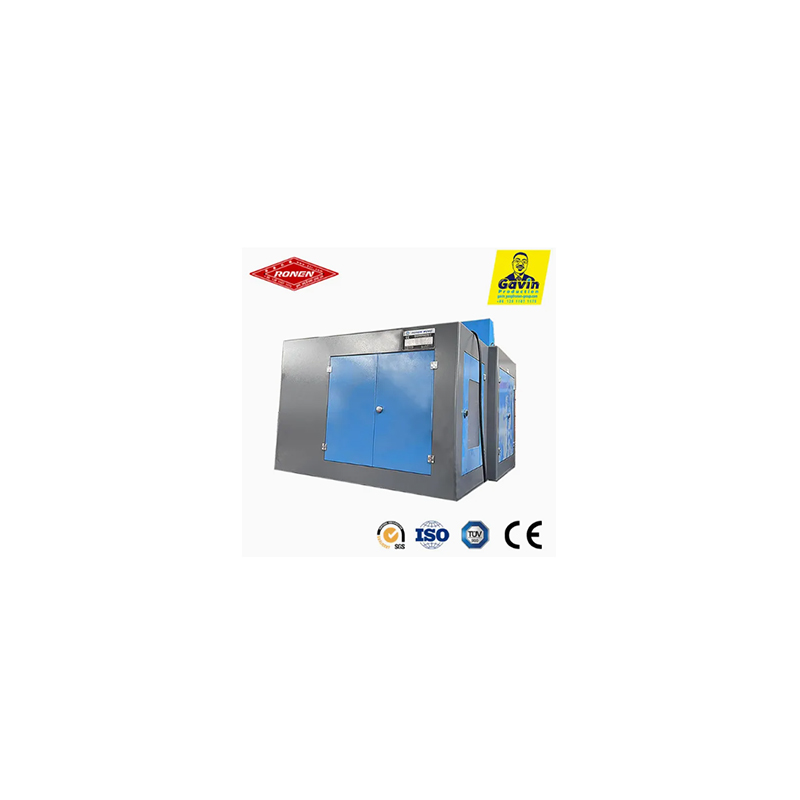

Ronen® Cold Forging 7 Station Bolt Former Machine suorittaa koko pultinvalmistusprosessin yhdellä tuotantolinjalla: langansyöttö, väännys, pään muotoilu, trimmaus ja esikierretys, yhteensä seitsemän asemaa. Raaka-aineita ei tarvitse siirtää koneiden välillä.
Cold Forging 7 Station Bolt Former Machine muuttaa metallilangan erittäin tarkaksi pulttiaihioksi seitsemän peräkkäisen kylmäpuristusprosessin avulla. Se pystyy käsittelemään erikokoisia lankoja ja valmistamaan pultteja, jotka täyttävät korkeat tarkkuus- ja lujuusvaatimukset.
Cold Forging 7 Station Bolt Former Machine on hienostunut kylmätaontakone, joka on erityisesti suunniteltu monimutkaisten tai suurempikokoisten pulttien valmistukseen. Se käy läpi seitsemän peräkkäistä taontaprosessia yhdellä lanka-aihiolla. Tämä monivaiheinen prosessi mahdollistaa merkittävän metallin siirtymän ja mahdollistaa monimutkaisten ominaisuuksien, kuten syvien käyttöurien tai pään alla olevien urien, muodostumisen.
Bolt Former Machinen seitsemällä asemalla on erilliset toiminnot: Station 1 on syöttämiseen ja leikkaamiseen; Asema 2 on tarkoitettu alun perin pään muodon muodostamiseen; Asema 3 on pään esitaontaa varten; Asema 4 on tarkoitettu pään tarkkaan muotoiluun; Asema 5 on sauvaosan portaan muodostamista varten; Asema 6 on sauvaosan muotoilua varten; ja asema 7 on viimeistä viimeistelyä varten. Koko prosessi suoritetaan automaattisesti.
Cold Forging 7 Station Bolt Former Machine vaatii erittäin tarkan langansyöttö- ja leikkausjärjestelmän. Lanka on suoristettava kokonaan ennen kuin se voidaan leikata tarkan pituisiksi aihioiksi. Tasainen aihion tilavuus on ratkaisevan tärkeää, koska materiaali jakautuu useisiin muovausvaiheisiin lopullisen virheetön pään muodon saavuttamiseksi.
| Malli | Yksikkö | RNBG-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Takomisen asema | EI. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Takomisen voima | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| Max.katkaisuhalk | mm | ø8 | ø10 | ø10 |
ø12 |
ø12 |
ø15 |
ø15 |
ø15 |
| Katkaisun enimmäispituus | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Tuotantonopeus | kpl/min | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O. Stroke | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O. Stroke | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Pääisku | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Päämoottorin teho | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Katkaisulevyn yleishämärä | mm | ø30x45L |
ø 35x50L |
ø 35x50L |
ø 45x59L |
ø 45x59L |
ø 63x69L |
ø 63x69L |
ø 63x69L |
| Kaiken kaikkiaan hämärtyy | mm | ø 40x90L |
ø 45x90L |
ø 45x125L |
ø 53x115L |
ø 53x115L |
ø60x130L |
ø60x130L |
ø60x229L |
| Pääsuulakkeen yleinen himmennys | mm | ø 50x85L |
ø 60x85L |
ø60x130L |
ø 75x135L |
ø 75x185L |
ø86x135L |
ø86x190L |
ø86x305L |
| Kuolla piki | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Noin paino | Ton | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Sovellettava pultin halk | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 |
8-12.7 |
8-12.7 |
| Aihion varren pituus | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Kokonaisuutena hämärä | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Cold Forging 7 Station Bolt Former Machinen ydinmyyntivaltti on "monen aseman vaiheittainen käsittely", joka mahdollistaa monimutkaisten rakennepulttien valmistuksen erittäin tarkasti. Sen seitsemän työasemaa muotoilevat ja viimeistelevät asteittain varmistaen, että jokainen yksityiskohta on järjestetty oikein. Pään ja varren välinen samankeskisyys on erittäin hyvä.
