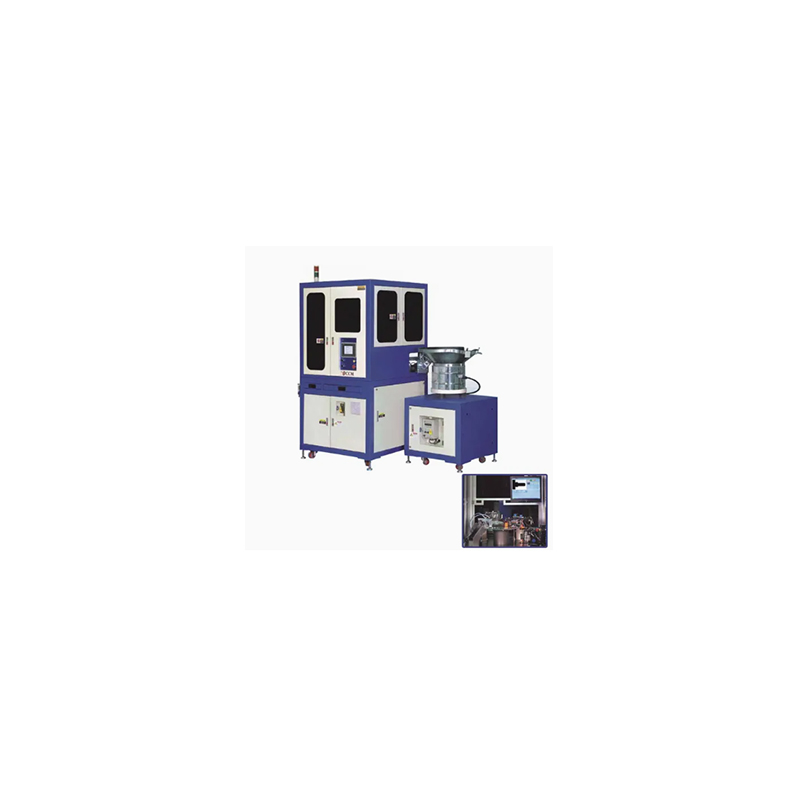

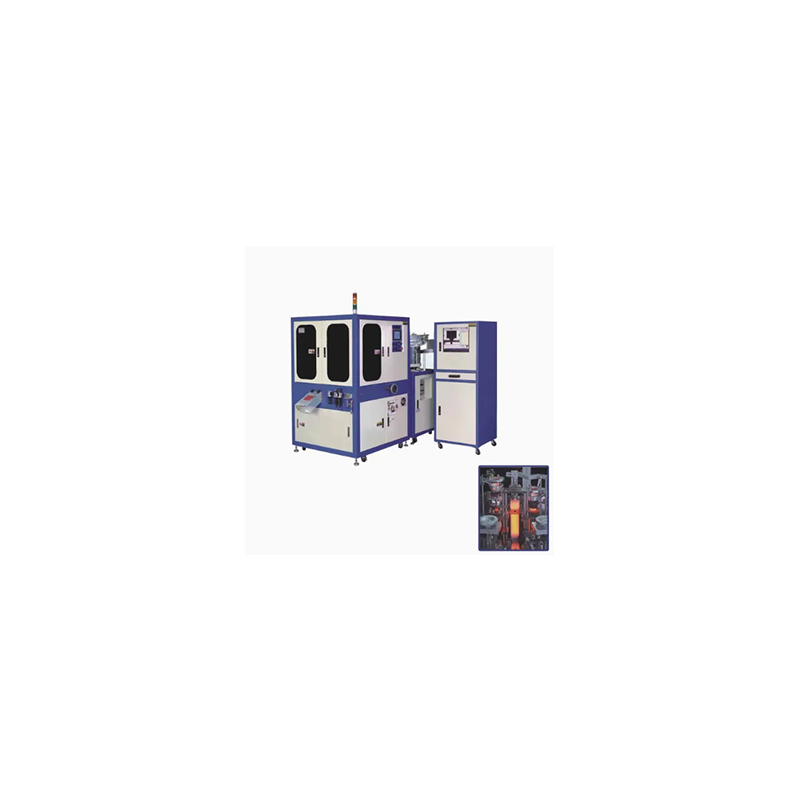

Ronen® -neliömutterin optinen lajittelukone, joka on suunniteltu täyttämään valmistajien korkeat standardit, käyttää kameroita tarkistaakseen neliömutterin. Se voi havaita puutteita, kuten mutterien murtuneita kulmia tai muodonmuutoslankoja, ja erottaa ne. Se lajittelee pätevät mutterit automaattisesti yhdeksi lajittelulaatikon ja määrittelemättömät mutterit toiseen lajittelulaatikkoon.
Neliömutterin optinen lajittelukone on erityisesti suunniteltu tunnistamaan vialliset tuotteet ja luokittelemaan ne neliömutterien eritelmien avulla. Käyttämällä optista linssiä ja valaistusta se voi havaita, onko mutterissa ongelmia.
Neliömutterin optinen lajittelukone on erityinen lajittelulaite, joka on suunniteltu neliömuttereille. Se ydin ratkaisee kaksi avaintarpeita: Ensinnäkin optisen tunnistustekniikan avulla se kaappaa tarkasti neliömutterien neliörakenteen, reunan ja kulman ääriviivat ja muut ominaisuudet ja erottaa nopeasti neliömutterit sekoitetuista kiinnikkeistä, kuten pulteista, pyöreistä muttereista ja aluslevyistä, jotta vältetään samanlaisten osien sekaannus; Toiseksi, erotettujen neliömutterien osalta se testaa avainominaisuuksia, kuten kokoa (kuten sivupituus, diagonaalinen etäisyys), paksuuden ja lankakoon (kuten sävelkorkeus, nimellinen halkaisija) ja järjestää neliömutterien sekoitetut erät ryhmiin, joilla on tasaiset eritelmät, tarjoamalla standardisoituja materiaaleja myöhemmät varaston ja kokoonpanolinkit. Koko prosessi perustuu optiseen tekniikkaan tehokkaan ja tarkan lajittelun saavuttamiseksi.

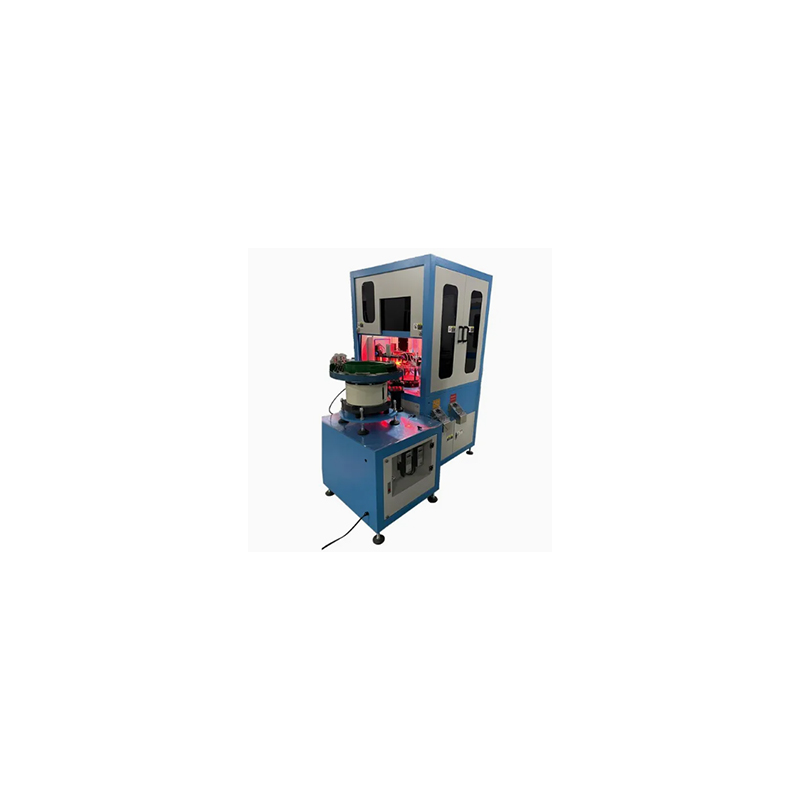

Neliömutterin optinen lajittelukone käyttää värähtelevää kulhotyyppistä syöttölaitetta ja se on varustettu mukautetuilla raiteilla ja suuntatyökaluilla. Nämä työkalut on suunniteltu huolellisesti jokaisen neliömutterin turvaamiseksi turvallisesti, yleensä toisella puolella tasaisella alaspäin, jolloin kamera voi saada johdonmukaiset ylhäältä alas suuntautuvat näkymät, mikä mahdollistaa tarkan mittauksen.
Kokoluokituksen lisäksi kone voi myös tunnistaa ja poistaa vialliset osat. Visuaalinen järjestelmä voi havaita yleisiä vikoja, kuten kulmavaurioita, halkeamia, puuttuvia kierteitä (esikäsitellyt mutterit), vakavat ruosteet tai virheelliset pamferit. Tämä laadunvalvontaominaisuus varmistaa, että vain pätevät pähkinät voivat päästä pakkaukseen.
| Esine | PS-1100 | PSL-1300 | PSG-1300 | PSG-2300 |
| Langan halkaisija (mm) | Φ3.0-f8.0 |
Φ8.0-F16.0 |
Φ1.2-F3.0 |
Φ8-F20 |
| Pään leveys (mm) | Φ5-F15 |
Φ10-F25 |
Φ2,5-f8 |
Φ8-f35 |
| Pään korkeus (mm) | 2-10 | 2-25 | 0,5-7 |
|
| Pituus pään alla (mm) | 5-70 | 15-120 | 1,5-12 |
|
| Lajittelu tarkkuus (mm) | ± 0,03 | ± 0,03 |
± 0,03 |
± 0,03 |
| Lajittelunopeus (PCS/min) | 100-600 | 100-400 | 100-900 | 100-600 |
| Ilmanpaine (kg/cm³) |
5 |
|||
| Tietokone | Teollisuustietokone | |||
| Digitaalikamera | Basleri | Basleri |
Basleri |
Basleri |
| Netto/bruttopaino (kg) | 800/1141 | 950/1351 | 785/1026 | 685/963 |
| Kone dimensipn (l*w*h) mm | 2000*2000*2100 | 2200*2200*2100 | 1900*1600*1150 | 1400*1850*2130 |
| Mitta laatin jälkeen (isäntä/värähtelevä paikka+tietokonepohja) (l*w*h) mm |
1480*1270*2120 1580*1030*1970 |
1650*1580*2120 1800*1100*1970 |
950*1430*2240 | 2240*2080*2240 |
Neliömutterin optisen lajittelukoneen myyntipiste on, että se voi tarkalleen ja nopeasti selvittää neliömutterit. Sen kamera voi kaapata useista näkökulmista, joten viallisia tuotteita on periaatteessa mahdotonta paeta havaitsemisesta. Nopeus on myös nopeampaa kuin manuaalinen toiminta, ja tarkkuus pysyy samana jatkuvan toiminnan jälkeen useita tunteja.
